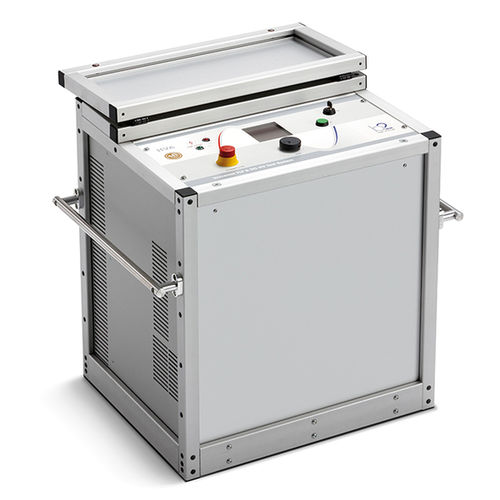

HVA 34 / 60 / 90 / 94超低频电缆测试系统
HVA34/60/90/94是用于测试中低压电缆的超低频测试系统。根据GB50150-2016和IEEE400.2-2013 标准，可应用于10/25/36/38kv以下电缆的耐压测试、介质损耗、局部放电等项目的测试。该仪器可通过添加介损和局放模块，以到达电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试和局放测试等多种测试功能。
性能特点 Highlights
 |
|
一机多用：该仪器可配备符合IEEE400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。
强大的输出：输出电压峰值可达34/62/90/94kV，有效值可达24/44/64/66KV。电容最大12/10/10/10μF，可测试更长距离电缆。输出电流最大可达15/40/65/65mA。
|
| |
|
|
 |
|
限制运行时间：HVA系列超低频测试系统可对电缆进行连续测量。
可视化软件：所有的结果可通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。
|
| |
|
|
 |
|
DDD安全系统：仪器具有两个独立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也可仪器放电，保证操作人员的安全。
返回电压保护：当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。
|
| |
|
|
 |
|
干性系统：仪器内部无油填充部件，方便用户日常的维护及运输。
系统可升级：可根据用户的需要添加介损和局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。
|
技术参数
| HVA 系列 |
HVA34 |
HVA60 |
HVA90 |
HVA94 |
| 输出电压 |
|
|
|
|
| -VLF正弦波 |
34 kV, 24 kV rms |
62 kV, 44 kV rms |
90 kV, 64 kV rms |
94 kV, 66 kV rms |
| -DC |
± 34 kV |
± 60 kV |
± 90 kV |
± 90 kV |
| -VLF方波 |
34 kV |
60 kV |
90 kV |
90 kV |
| 输出电流 最大 |
15 mA |
40 mA |
65 mA |
65 mA |
| 输出负载 |
0,5 µF @ 0.1 Hz @ 24 kV rms |
1 µF @ 0.1 Hz @ 44 kV rms |
1 µF @ 0.1 Hz @ 61 kV rms |
0.85 µF @ 0.1 Hz @ 66 kV rms |
| 最大容抗 * |
12,0 µF |
10,0 µF |
10,0 µF |
10,0 µF |
| 输出模式 |
AC (VLF) 对称， 在全范围内不受载荷影响，DC （正极或负极）， 烧穿 / 故障测试电缆护套检测 |
| DDD ® - 双放电设备 |
√ |
√ |
√ |
√ |
| 50 Hz - 12 kV 回授保护 |
√ |
√ |
√ |
√ |
| USB / Bluetooth |
√/× |
√/× |
√/× |
√/× |
| 长 x 宽 x 高 (mm) |
430 x 250 x 360 |
450 x 340 x 520 |
545 x 445 x 610 |
650 x 445 x 610 |
| 重量 |
19.5 kg |
57 kg |
127 kg |
128 kg |
