SFRA45 扫频响应分析仪
FRA：频响分析仪,在一个很宽的频率范围内测量电气传递函数,频响分析来对电力变压器内部铁芯,绕组和固定设施的机械完整性进行评估。
SFRA：扫频响应分析仪，是一种比较方法，其对变压器状态的评估是通过实际测量到的SFRA结果与参考结果相比较来完成的。通常有三种方法用于对所测量到的轨迹进行评估：
时间方法：当前的SFRA结果与同一设备先前所得的结果进行比较
类型方法：一个变压器的SFRA与同类型变压器相比较
相间比较：一相的SFRA结果与同一变压器其它相的结果进行比较
SFRA测量的典型应用
► 短路试验后的变压器检查
► 变压器经运输后的完整性验证
► 高值暂态故障电流发生后的状态评估
► 例行的诊断测量
► 变压器报警或保护跳闸后的诊断
► 监视值（如可燃气体）发生重大变化后的测试
► 例行测试结果异常的进一步检查
► 科研
工作原理
频响应分析仪向变压器绕组的一端输入频率持续上升的正弦波励磁电压，并在另一端测量返回信号。输入和输出信号的比较生成唯一性的频率响应，可以与参考数据进行比较。偏差反应了变压器内部的物理和/或电气变化。由于是在频域的直接测量，所以不需要进行数据处理。
测试步骤

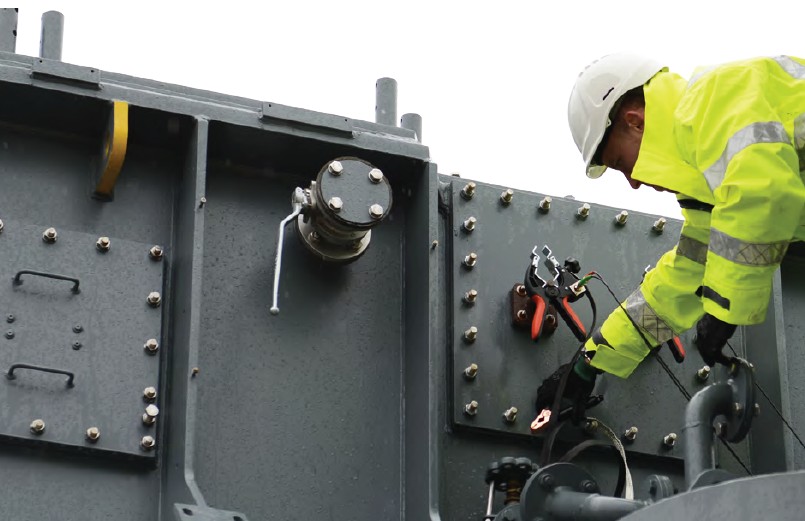

第一步：延长电缆卷筒，将Gen和CH1连接到钳位1，CH2连接到钳位2.连接钳位并在整个扫描范围内检查0dB
第二步：连接到变压器
第三步：从前面板或通过SFRAComm软件运行直接扫描，设置扫描并在DUT菜单中输入变压器参数，将扫描保存到SFRA45的1GB内部存储器中（数据可以保存为XML格式并稍后导入到SFRAComm中）
第四步：远程控制并直接记录到软件或稍后传输数据，SFRAComm软件提供了一个数据库工具来比较大量的扫描结果
